由于不銹鋼制品管的力學(xué)性能、耐酸堿性能優(yōu)良，所以被廣泛應(yīng)用于機(jī)械構(gòu)件、換熱設(shè)備、家具等。一般在外面買到的外徑及壁厚要求比較嚴(yán)的都是制品管，其對(duì)于質(zhì)量要求是非常嚴(yán)格的。下面，正佳不銹鋼帶你了解機(jī)械構(gòu)件用不銹鋼制品管有哪些質(zhì)量要求？

       一、材質(zhì)要求
       根據(jù)GB／T 12770-2012標(biāo)準(zhǔn)，不銹鋼材質(zhì)應(yīng)該采用GB/T 222中規(guī)定的12Cr18Ni9(S30210)、06Cr19Ni10（S30408）、022Cr19Ni10（S30403）、06Cr17Ni12Mo2（S31608）、022Cr17Ni12Mo2（S31603）等材料。

       二、外徑和壁厚

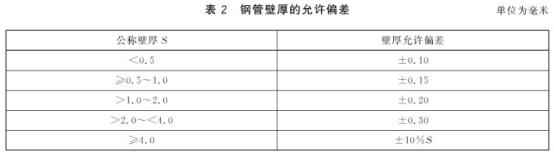

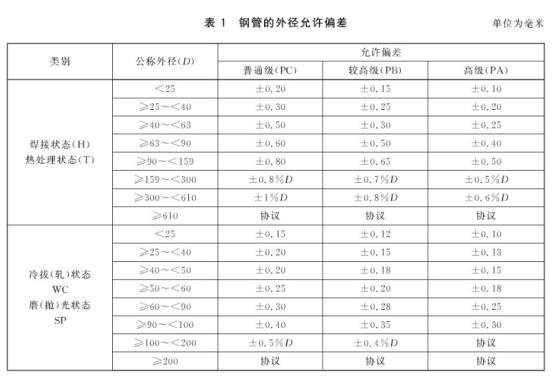

       304不銹鋼管的外徑和壁厚應(yīng)該符合GB/T 21835的規(guī)定，另外管的外徑和壁厚允許偏差應(yīng)該符合以下表的規(guī)定。        三、不圓度
       不銹鋼管材的不圓度應(yīng)不超過外徑允許公差，對(duì)于薄壁管(薄壁管是指壁厚與外徑之比不大于3%的焊管)任一截面上實(shí)測外徑的最大值與最小值之差應(yīng)不超過公稱外徑的1.2%。

       四、表面質(zhì)量
       304不銹鋼管的內(nèi)外表面不允許有分層、裂紋、折疊、重皮、扭曲、過酸洗和氧化鐵皮。上述缺陷應(yīng)完全清除，清除處剩余壁厚應(yīng)不小于壁厚允許的最小值。深度不超過壁厚負(fù)偏差的輕微劃傷、壓坑、麻點(diǎn)允許存在。
       鋼管的焊縫錯(cuò)邊、咬邊、凸起、凹陷等缺陷應(yīng)不大于壁厚允許偏差。焊縫缺陷可以進(jìn)行修補(bǔ)，但是要重新進(jìn)行熱處理。采用單面自動(dòng)焊接方法制造，其外焊縫的余高應(yīng)與母材齊平且圓滑過渡，其內(nèi)焊縫余高應(yīng)符合如下規(guī)定：外徑小于133mm的管，焊縫內(nèi)側(cè)余高不大于10%S；外徑不小于133mm但不大于325mm的管，焊縫內(nèi)側(cè)余高不大于15%S；外徑大于325mm的管，焊縫內(nèi)側(cè)余高不大于20%S，但最大為3mm。        五、工藝性能
       機(jī)械構(gòu)件用的不銹鋼制品管對(duì)于塑性、彎曲性能都有一定的要求。因此，必要要進(jìn)行壓扁試驗(yàn)，焊縫橫向彎曲試驗(yàn)。
       壓扁試驗(yàn)：試驗(yàn)時(shí)，焊縫應(yīng)位于受力方向90°的位置。經(jīng)熱處理后，試樣應(yīng)壓至管外徑的1/3；未經(jīng)熱處理的鋼管，試樣應(yīng)壓至不銹鋼焊管外徑的2/3。壓扁后，試樣不允許出現(xiàn)裂縫或裂口。
       焊縫橫向彎曲試驗(yàn)：彎曲試驗(yàn)時(shí)，彎心直徑為三倍試樣厚度，彎曲角度為180°。彎曲后試樣焊縫區(qū)域不允許出現(xiàn)裂縫和裂口。

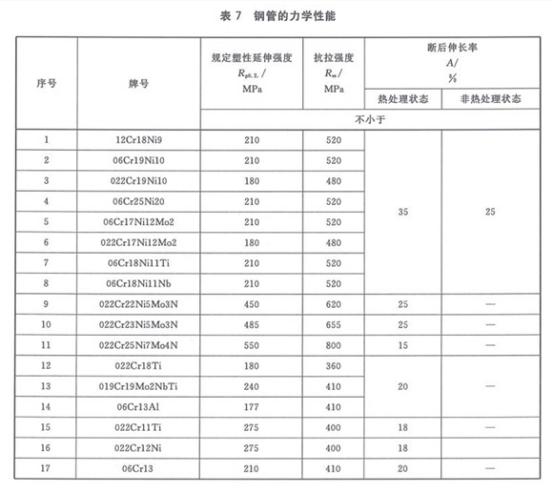

       六、力學(xué)性能        以上就是機(jī)械構(gòu)件用不銹鋼制品管有哪些質(zhì)量要求的內(nèi)容了，其對(duì)于材質(zhì)、外徑壁厚、不圓度、表面質(zhì)量、力學(xué)性能、工藝性能都有要求。除此之外，為了確保不銹鋼制品管的質(zhì)量，也讓消費(fèi)者用的放心，后期也會(huì)對(duì)產(chǎn)品進(jìn)行測試檢驗(yàn)，只為使得產(chǎn)品更加精益求精。
