304不銹鋼管光亮退火的條件和方法

2022-07-07 17:41:29 正佳不銹鋼

304不銹鋼管作為耐腐蝕鋼，在常規(guī)應(yīng)用時是不易生銹的，但是在苛刻條件中還是難以避免腐蝕，所以需要通過光亮退火來加強其耐腐蝕性。還能軟化材質(zhì)，利于后期深加工，不易出現(xiàn)晶間腐蝕導致開裂。今天給大家講解一下304不銹鋼管光亮退火的條件和方法，看看該工藝進行的條件需要符合哪些要求：

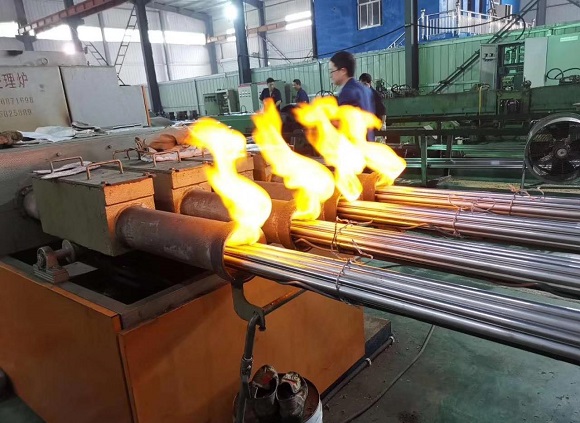

1、爐膛密封性：光亮退火爐閥門關(guān)閉并與外界空氣隔絕;如果使用氫氣作為維護氣體，則只需要一個排氣口。

2、爐內(nèi)的水蒸氣：一方面，檢查爐料是否干燥，其次，進入爐內(nèi)的不銹鋼管是否過度含水。

3、保持氣壓：為避免微滲漏的出現(xiàn)，爐內(nèi)的維護氣體應(yīng)堅持一定的正壓。如果是氫氣維持氣體，通常需要超過20kBar。

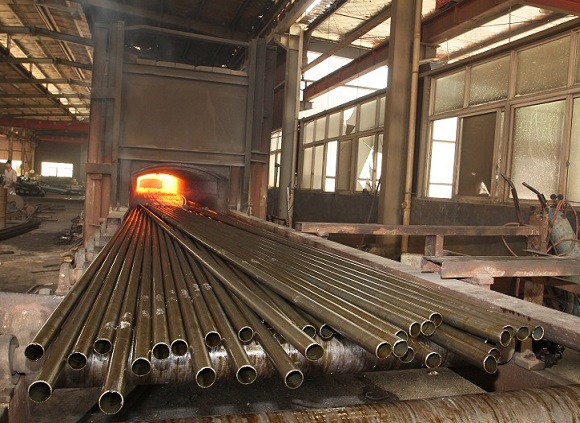

4、退火溫度：是否達到常溫？不銹鋼熱處理通常采用固溶熱處理，即通常所說的退火，溫標為1040~1120℃。您還可以通過退火爐研究孔。退火區(qū)的不銹鋼管應(yīng)處于白熾狀態(tài)，但不會出現(xiàn)軟化和下垂。

5、退火氣氛：304不銹鋼管的退火氣氛主要選自純氫。因此，大氣的純度無限接近100.它不能富含過量的氧氣和水蒸氣，因為大氣是不銹鋼管質(zhì)量的主要原因。

將帶鋼進行退火處理，退火溫度處于900℃至1000℃之間，持續(xù)時間為1分鐘至3分鐘，通板速度40mpm至70mpm。下面我們來看一下具體操作：

　　1、物理除磷：將經(jīng)過退火處理的帶鋼進行表面氧化皮去除，物理除磷中首先進行破磷機破磷工藝，通過破磷機張力的張力拉伸，使帶鋼產(chǎn)生0.5±0.2%的延伸，使鋼帶表層氧化皮與不銹鋼基體脫離;再通過拋丸機拋丸工藝，通過拋輪拋射至帶鋼表面，使帶鋼表層氧化皮被拋丸拋脫落帶鋼表面，拋丸之后帶鋼進入酸洗工藝。

2、熱退火酸洗：對經(jīng)過物理除磷處理后的帶鋼進行酸洗，得到白皮不銹鋼卷產(chǎn)品;

　　3、冷軋再壓：采用冷軋機組對酸洗后的帶鋼進行5-13道次的軋制，最終軋制厚度為0.3mm至6.0mm。

　　4、冷退火酸洗：對經(jīng)過冷軋再壓作業(yè)后的帶鋼在1100℃?1200℃進行連續(xù)退火，退火時間為1分鐘至3分鐘，再通過電解，然后經(jīng)過冷退火混酸酸洗，得到最終再壓產(chǎn)品。最終304不銹鋼管性能：機械性能屈服強度200N至350N2，抗拉強度600N至800N2，硬度HV為150至200，金相等級7.0至9.0級;耐蝕性與成型性均滿足標準。
