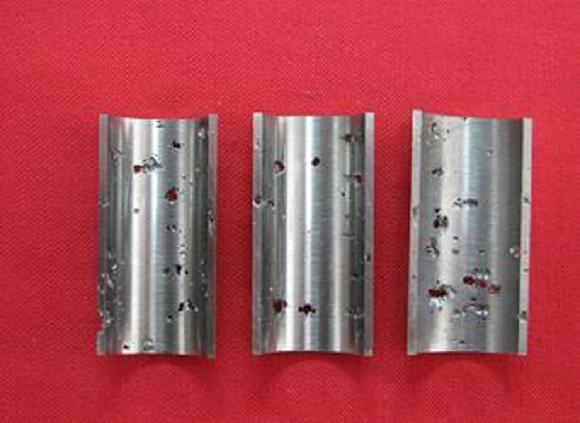

不銹鋼在一定的條件下也會生銹，哪怕是優(yōu)質的316不銹鋼管也不例外。而為了提高管材的防腐、抗氧化性能，需要對其表面進行有效的鈍化處理。然而，鈍化狀態(tài)中的鋼管還是會具有一定的反應能力。接下來，我們一起來了解316不銹鋼管在鈍化狀態(tài)下發(fā)生點蝕的原因。        發(fā)生點蝕現(xiàn)象的原因是活性陰離子，例如氯離子會優(yōu)先地選擇吸附在不銹鋼焊管表面的鈍化膜上，并排擠掉原有的氧原子，隨后與鈍化膜中的陰離子相結合形成可溶性氯化物，由此產生的結果是會在新露出的基底金屬的特定點上形成小蝕坑，此類小蝕坑的孔徑主要是在20-30μm左右，這些小蝕坑被叫做孔蝕核，也可以理解成蝕孔形成的活性中心。氯離子的存在對316不銹鋼管表面的鈍態(tài)會起到直接的破環(huán)作用，通常管材表面鈍化區(qū)范圍會隨氯離子濃度升高而降低。

       在實際應用中，當環(huán)境介質中的陽極電位達到一定值，電流密度會突然變小，這就表明不銹鋼制品管表面已經開始形成穩(wěn)定的鈍化膜，相應的電阻會比較高，并在一定的電位區(qū)域內長期保持。但隨著環(huán)境介質中的氯離子濃度的升高，其臨界電流密度就會增加，初級鈍化電位也升高，并減小了鈍化區(qū)范圍。對這種特性的解釋是在鈍化電位區(qū)域內，氯離子和氧化性物質競爭，并且進入到薄膜之中，由此而形成晶格缺陷，減小了氧化物的電阻率。所以在存在氯離子的環(huán)境介質中，既不容易形成鈍化，也不容易維持鈍化。        在316不銹鋼管局部鈍化膜受到破壞的同時其余的保護膜保持完好，這使得點蝕的條件能夠獲得實現(xiàn)與加強。依據(jù)電化學形成機理，處于活化態(tài)的會比鈍化態(tài)的其電極電位要高很多，電解質溶液就達到了電化學腐蝕的熱力學條件，活化態(tài)304不銹鋼管變成陽極，鈍化態(tài)鋼管作為陰極。點蝕只涉及到一小部分金屬，別的表面則會是一個大的陰極面積。在電化學反應中，陰極反應與陽極反應是用相同速度進行的，所以集中到陽極腐蝕點上的腐蝕速度會很快，穿透作用明顯，如此一來就會生成點蝕了。        以上就是316不銹鋼管在鈍化狀態(tài)下發(fā)生點蝕的原因了。因為氯離子吸附在不銹鋼管材表面的鈍化膜上，排擠原有的氧原子，使氯離子與鈍化膜中的陽離子結合形成可溶性氯化物，從而導致316不銹鋼管發(fā)生點蝕。
